O que torna uma haste de aterramento com ligação de cobre confiável para aterramento de longo prazo?

Um sistema de aterramento confiável não consiste simplesmente em colocar uma haste de metal no solo. O eletrodo deve resistir às forças de instalação, manter a continuidade elétrica, resistir à corrosão e permanecer mecanicamente estável durante anos de exposição à umidade, sais, produtos químicos, mudanças de temperatura e movimento do solo. UMHaste de aterramento com ligação de cobrecombina um núcleo de aço forte com uma camada externa de cobre para atender a esses requisitos práticos em um componente de aterramento.

Índice

1. Compreendendo a haste de aterramento com ligação de cobre

Um eletrodo de aterramento fornece um caminho controlado para a corrente elétrica entrar na terra. Durante a operação normal, pode ajudar a estabelecer o potencial de referência de um sistema elétrico. Durante uma falha, surto ou raio, a rede de aterramento torna-se particularmente importante porque a energia elétrica indesejada precisa de um caminho confiável longe de equipamentos e pessoas sensíveis.

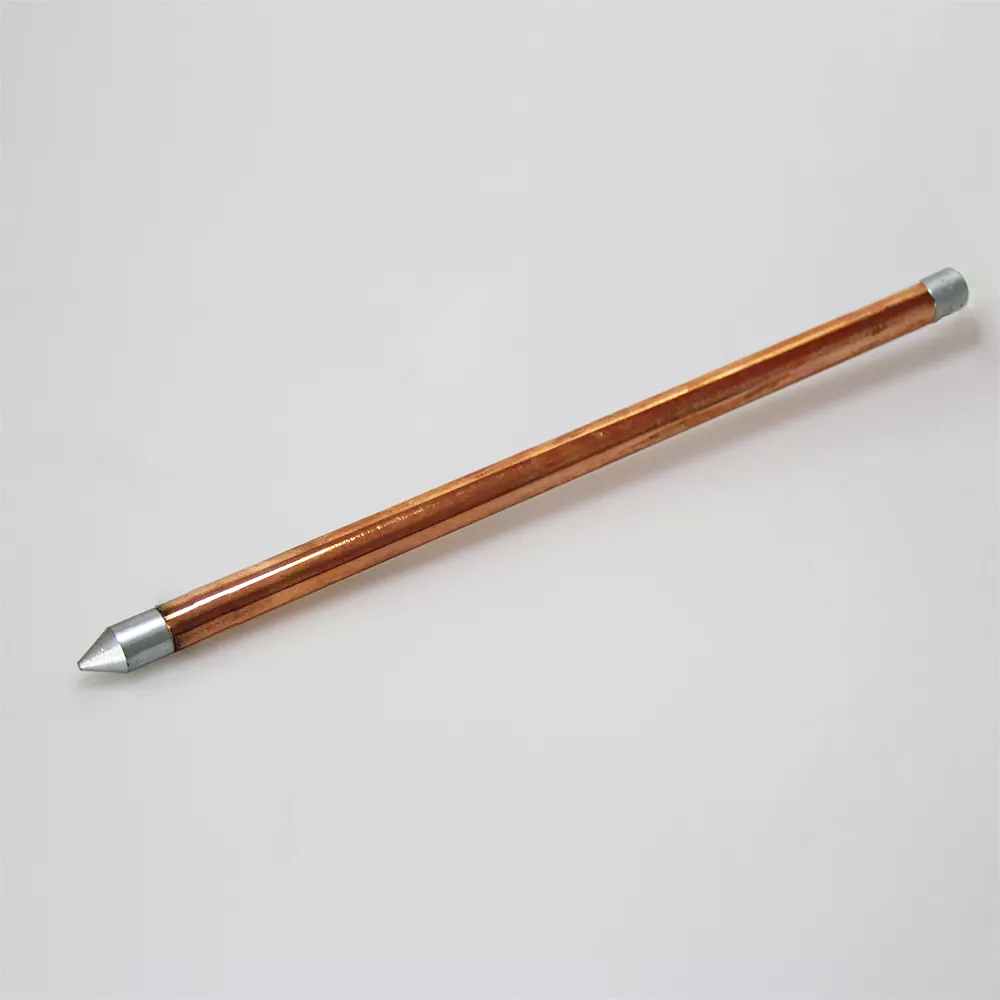

A Haste de aterramento com ligação de cobrenormalmente consiste em um núcleo de aço cercado por uma camada de cobre ligada. O aço proporciona resistência mecânica, enquanto a superfície do cobre contribui com condutividade elétrica e resistência à corrosão. Esta combinação torna a haste adequada para aplicações de enterramento direto ou aterramento onde o desempenho elétrico e mecânico é importante.

Ao contrário de uma simples barra de aço, a superfície de cobre ajuda a isolar o núcleo de aço estrutural da exposição direta ao solo. Ao contrário de uma haste de cobre sólida, o núcleo de aço proporciona resistência adicional durante a condução e o manuseio. Esse equilíbrio é um dos motivos pelos quais a construção com ligação de cobre é amplamente utilizada em sistemas de aterramento e proteção contra raios.

2. Como sua construção apoia o desempenho do aterramento

O desempenho de uma haste de aterramento começa com a relação entre seu núcleo e a camada condutora externa. Uma haste bem fabricada precisa de uma ligação consistente para que o cobre permaneça firmemente preso durante o transporte, condução, conexão e exposição prolongada ao solo.

Para muitas hastes ligadas com cobre comumente especificadas, o revestimento de cobre é medido em micrômetros. Os requisitos do projeto podem especificar espessuras mínimas de revestimento, e diferentes padrões ou programas de certificação podem ter seus próprios requisitos. Por exemplo, as aplicações UL 467 geralmente fazem referência a uma camada mínima de cobre de 10 mil, equivalente a aproximadamente 254 micrômetros, enquanto os requisitos da IEC 62561-2 devem ser verificados de acordo com a edição aplicável e a classificação do produto.

A qualidade da ligação é tão importante quanto a espessura nominal. Uma camada espessa que rache, se separe ou seja danificada durante a instalação pode comprometer a função protetora do eletrodo. É por isso que os compradores profissionais devem avaliar as especificações do material e a qualidade de fabricação, em vez de julgar uma haste de aterramento apenas pela sua aparência.

3. Principais benefícios para sistemas de proteção elétrica e contra raios

A escolha de um eletrodo de aterramento envolve, em última análise, um desempenho confiável durante o período de serviço esperado. A construção com cobre oferece diversas vantagens práticas para empreiteiros, engenheiros, distribuidores e proprietários de instalações.

• Boa resistência à corrosão:O exterior de cobre pode fornecer melhor resistência a muitos ambientes de solo do que o aço desprotegido.
• Alta resistência mecânica:O núcleo de aço ajuda a haste a resistir às forças de instalação, especialmente quando é necessária uma cravação mais profunda.
• Caminho elétrico estável:Uma superfície condutora contínua suporta uma dissipação confiável de corrente no solo circundante.
• Valor a longo prazo:Um eletrodo durável pode reduzir a frequência de substituição e trabalhos corretivos de aterramento.
• Instalação flexível:Diferentes comprimentos e diâmetros podem ser selecionados de acordo com as condições do solo e requisitos do projeto.
• Ampla faixa de aplicação:As hastes revestidas de cobre podem ser integradas em sistemas de aterramento de edifícios, subestações, infraestrutura de telecomunicações, instalações de energia renovável e proteção contra raios.

A verdadeira vantagem não é simplesmente o uso do cobre. É a combinação de desempenho elétrico, resistência mecânica, resistência à corrosão e características práticas de instalação dentro de um eletrodo.

4. Cobre ligado versus outros materiais de haste de aterramento

Os eletrodos de aterramento estão disponíveis em diversas configurações de materiais. A solução apropriada depende do ambiente, da vida útil necessária, das condições mecânicas, do orçamento e das especificações do projeto.

Para muitos projetos padrão de aterramento acionado, o aço com ligação de cobre fornece um meio-termo prático. Ele pode oferecer uma combinação de durabilidade e resistência de instalação sem exigir que toda a haste seja fabricada em cobre.

5. Aplicações Comuns e Ambientes de Projeto

O mesmo princípio de aterramento pode ser aplicado em muitos projetos de infraestrutura elétrica. No entanto, a configuração final do eletrodo deve sempre corresponder ao projeto elétrico e às condições do solo.

• Proteção contra raios:Fornece uma conexão de eletrodo para redes de proteção contra raios.
• Edifícios comerciais:Suporta sistemas de aterramento e ligação para escritórios, estabelecimentos comerciais, hotéis e outras estruturas.
• Instalações industriais:Usado em fábricas, linhas de produção, máquinas, sistemas de controle e equipamentos de distribuição elétrica.
• Torres de telecomunicações:Ajuda a estabelecer um caminho de aterramento para torres, gabinetes, antenas e equipamentos associados.
• Instalações solares:Pode ser incorporado em redes de aterramento de sistemas fotovoltaicos e equipamentos elétricos relacionados.
• Infraestrutura de energia:Usado como parte de arranjos de aterramento para equipamentos de distribuição e subestações.
• Facilidades de dados e comunicação:Suporta sistemas de aterramento onde a estabilidade elétrica e a proteção de equipamentos sensíveis são importantes.
• Projetos de infraestrutura:Pode ser integrado em redes de aterramento para transporte, serviços públicos e instalações públicas.

Em projetos de proteção contra descargas atmosféricas, o eletrodo de aterramento não deve ser considerado de forma independente. Condutores de descida, pontos de ligação, instalações de inspeção, condutores de aterramento, arranjos de eletrodos e o solo circundante influenciam o desempenho final do sistema.

6. Fatores importantes ao especificar uma haste de aterramento

Selecionar uma haste de aterramento apenas pelo diâmetro ou preço pode criar problemas posteriormente. Um processo de aquisição mais confiável começa com o ambiente do projeto e os requisitos elétricos.

Os comprimentos padrão estão frequentemente disponíveis em configurações como 1,2 m, 1,5 m e 3 m, enquanto hastes acopladas podem ser usadas onde é necessária uma penetração mais profunda. As dimensões exatas devem ser determinadas pelo projeto de aterramento, em vez de selecionar automaticamente a haste mais longa ou mais grossa disponível.

7. Práticas de instalação que afetam o desempenho

Mesmo uma haste de aterramento de alta qualidade pode apresentar desempenho inferior se a instalação for mal executada. O objetivo é estabelecer um contato efetivo entre o eletrodo e o solo circundante, protegendo ao mesmo tempo a haste e seus pontos de conexão.

1. Avalie o solo primeiro.As medições de resistividade do solo fornecem informações úteis para determinar a profundidade do eletrodo e o projeto geral de aterramento.
2. Prepare o local de instalação.Evite obstruções desnecessárias e confirme que os serviços subterrâneos não serão danificados.
3. Utilize equipamento de condução adequado.O método de instalação deve evitar dobras excessivas, multiplicação ou danos à superfície.
4. Proteja o ponto de conexão.A conexão condutor-haste deve ser mecanicamente segura e eletricamente confiável.
5. Use acessórios compatíveis.Acopladores, braçadeiras, cabeçotes de acionamento e outros componentes devem ser compatíveis com as dimensões e o material da haste.
6. Teste o sistema concluído.A resistência do aterramento ou outras medições de comissionamento apropriadas devem ser realizadas de acordo com os requisitos do projeto.

8. Verificações de qualidade que os compradores devem considerar

Para distribuidores e equipes de aquisição de projetos, o maior risco geralmente não é selecionar a categoria geral de produto errada, mas receber um produto que não corresponda consistentemente à construção especificada.

Antes de fazer um pedido grande, os compradores podem verificar:

• Material do núcleo de aço e propriedades mecânicas.
• Pureza do cobre e espessura nominal do revestimento.
• Uniformidade da camada de cobre.
• Colagem ou adesão entre cobre e aço.
• Diâmetro da haste e tolerâncias de comprimento.
• Retidão da haste.
• Dimensões da rosca e condição da rosca.
• Qualidade da embalagem e proteção durante o transporte.
• Rastreabilidade de lote e documentação de inspeção.
• Certificações de produtos aplicáveis ​​ou relatórios de testes de laboratório.

Uma prática útil de aquisição é solicitar documentação antes da produção em massa ou do envio, em vez de esperar até que as mercadorias cheguem. Dependendo do projeto, os compradores podem solicitar registros de inspeção dimensional, medições de revestimento de cobre, resultados de testes mecânicos, testes de ligação e documentação de certificação relevante.

9. Erros comuns de compra e instalação

Os produtos de aterramento às vezes são tratados como simples mercadorias. Esta abordagem pode ignorar fatores que têm uma influência significativa no desempenho a longo prazo.

Outro problema comum é especificar um padrão de produto sem confirmar os requisitos exatos do projeto. UL 467, IEC 62561-2, NEMA GR-1, BS 7430, orientação IEEE e códigos elétricos locais podem servir a finalidades diferentes. Os requisitos aplicáveis ​​devem, portanto, ser confirmados pelo engenheiro de projeto, autoridade ou profissional elétrico responsável.

10. Perguntas frequentes

11. Construindo um Sistema de Aterramento Mais Confiável

Um sistema de aterramento é um investimento de longo prazo em segurança e infraestrutura. O desempenho do sistema depende de muito mais do que a parte visível de um eletrodo. A seleção do material, a qualidade do revestimento de cobre, a resistência do aço, a integridade da ligação, as dimensões, as condições de instalação, os métodos de conexão e as características do solo trabalham juntos.

A Haste de aterramento com ligação de cobrefornece uma solução equilibrada combinando um núcleo de aço mecanicamente forte com um exterior de cobre condutor. Quando fabricado e instalado corretamente, ele pode suportar sistemas de aterramento e proteção contra raios em aplicações comerciais, industriais, de telecomunicações, de energia renovável e de infraestrutura.

Para compradores, empreiteiros e distribuidores de projetos, a abordagem mais eficaz é definir os requisitos ambientais e elétricos reais antes de selecionar um produto. Em vez de comparar cotações apenas por preço, avalie a construção, espessura do cobre, qualidade de ligação, dimensões, testes, certificação, documentação e adequação a longo prazo da haste de aterramento.
